Пресс универсальный ПУМ-100М, ПУМ-60М, ПУМ-40М

ТУ 4212-008-00226218-2007

Данное устройство может быть изготовлено в кислородном исполнении.

Узнать цену товара


Оборудование для задания нужного давления ПУМ-100М, ПУМ-60М, ПУМ-40М

Назначение

Прессы универсальные малогабаритные (задатчик давления) моделей ПУМ-100М, ПУМ-60М, ПУМ-40М (манометрический), производства ООО "Гидрогазкомплект, применяются для задания требуемого гидравлического или пневматического давления, разрежения для проведения поверок приборов измерения давления (датчиков давления, манометров, вакуумметров, мановакуумметров, дифманометров и т.п.) методом сличения показаний, образцового средства измерения с поверяемым, для опрессовки герметичности различных технических изделий и систем (краны, задвижки, клапаны и т.п.), а также как мобильный источник задания давления для лабораторных и производственных нужд, не требующий подключения наружных коммуникаций.

Уникальность ПУМ-100М, ПУМ-60М, ПУМ-40М заключается в их универсальности, т.е. возможность создавать как избыточное давление, так и разряжение. Рекомендуем посмотреть видеоролик.

Основная область применения прессов для задания давления ПУМ-100М, ПУМ-60М, ПУМ-40М – в качестве вспомогательного устройства к приборам в органах государственной метрологической службы и на промышленных предприятиях выпускающих и эксплуатирующих средства измерения давления. Пресс не имеет измерительной части, и обязательной сертификации не подлежит. Предел допустимой основной погрешности определяется классом точности образцового средства измерения.

Рекомендуем использовать ПУМ-60М на воздухе для создания давления 400 кПа и ниже.

Напоминаем, что пресс не является средством измерения и обязательной сертификации не подлежит. Для поверки методом сличения, к прессу, рекомендуем приобрести наши образцовые средства измерения манометр МО-05.

Все пресса серии ПУМ-100М, ПУМ-60М и ПУМ-40М, выполнены из нержавеющей стали высокого качества (08Х18Н) и оснащены двумя самоподжимными патронами. Поверяемый прибор присоединяется к самоподжимному патрону усилием руки и обеспечивает надёжное соединение до 100 МПа. Две заглушки от самоджимных патронов надежно присоединены к прессу цепочками, что исключает их потерю в процессе эксплуатации пресса. Пресс предназначен для длительного использования, срок службы не менее 15 лет. Надежность пресса обеспечена за счёт таких матерриалов как качественная нержавеющая сталь, титан и керамика нитрит кремния.

Фиксирующая планка

Фиксирующая планка

Пресса данной серии выпускаются в модификации на подставке ТУ 4212-008-00226218-2007. ПУМ на подставке удобен для применения в качестве как переносного, так и стационарного пресса, с возможностью жесткой фиксации пресса к горизонтальной поверхности, через технологические отверстия в подставке. Крепление соединяющее подставку и пресс позволяет развернуть пресс под любым углом в горизонтальной плоскости. С сентября 2012 года в крепление добавлена фиксирующая планка (фото справа). В стандартный комплект пресса входит, комплект запасных резиновых колец (уплотнителей) и инструкция по эксплуатации (паспорт).

В качестве среды для передачи давления для ПУМ-100М, ПУМ-60М, ПУМ-40М могут быть применены воздух, вода, масло, спирт (в последнем случае необходимо использовать в рабочей части внутреннего цилиндра и поршня смазку ВНИИНП 282, предварительно удалив штатную смазку).

Внимание
Просим учесть, что техническое совершенствование прессов может иногда привести к непринципиальным расхождениям между прибором и текстом руководства по эксплуатации.

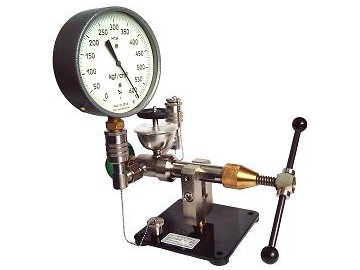

Внешний вид ПУМ100М, ПУМ40М c подставкой.

Внешний вид ПУМ100М, ПУМ40М c подставкой.

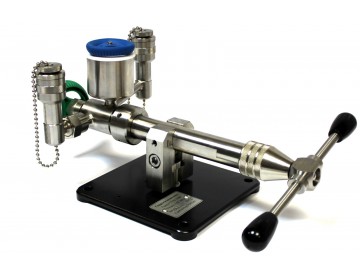

ПУМ60М с подставкой с ручкой.

ПУМ60М с подставкой с ручкой.


ПУМ60М в комплекте с коллектором КСТ-6.

ПУМ60М в комплекте с коллектором КСТ-6.

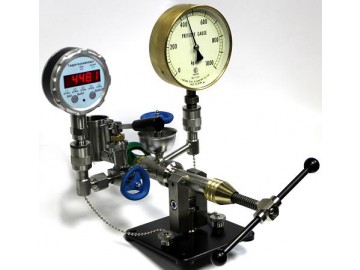

Пресс ПУМ-60М с помпой (опция).

Пресс ПУМ-60М с помпой (опция).

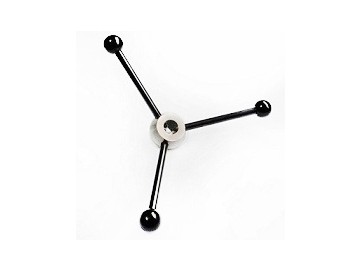

Трехрычажная ручка

Трехрычажная ручка

Документы

Сертификаты

Образец оформления товара позволяет выбрать нужную конфигурацию товара, но не является наименованием товара при выписке отгрузочных документов и счетов

Пресс ПУМ-100М 2 К П И Т
  1 2 3 4 5 6

1 - Наименование пресса
2 - Ручка;
  1 - Штурвал.
  2 - Двух рычажная ручка..
  3 - Трехрычажная ручка.
3 - Исполнение "КИСЛОРОД".
4 - Комплект переходников (10 переходников в боксе).
5 - Набор инструментов (Два разводных гаечных ключа, струбцина, набор шестигранников).
6 - Помпа.

Видео





Характеристики товара

Модель ПУМ-60М ПУМ-40М ПУМ-100М
Диапазон задаваемых давлений разрежения, МПа (пневматика) 0…-0,07 0…-0,05
Избыточное давление, МПа, (гидравлика)  0…45  (допуск до 60)  0...100 (допуск до 120)
Объем вытеснения поршневой камеры пресса, см3 47,5 27,2 17.3
Объем жидкости, заливаемой в резервуар, см3  145 145 145
Габаритные размеры, мм Длина (с вкрученным ходовым винтом) 350 280 280
Ширина 275 275 275
Высота 185 185 185
Масса (без узлов крепления), кг не более 8,5 не более 7,0 не более 7,5
Температура окружающего воздуха, град. С° -20…+50

За дополнительной информацией обращайтесь в отдел продаж по тел. +7 (495) 255-22-96, +7(495) 781-88-63.
