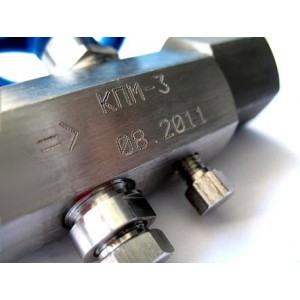

Коммутационные приборные модули КПМ 2, КПМ 3

Патент № 107860.
Отзывы: 0

Узнать цену товара


Оборудование для эксплуатации измерительных приборов КПМ-2, КПМ-3

КПМ-3 разработан и создан ООО "Гидрогазкомплект" для удобства при эксплуатации приборов измерения давления, и имеет полезные функции крайне необходимые для правильной и надежной работы на объектах ЖКХ в коммунальных сетях отопления и водоснабжения. КПМ-3 является вспомогательным устройством и упрощает монтаж, демонтаж и переодическую поверку приборов давления, а также выполняет функцию демпфира. С помощью этого прибора можно откорректировать установленные датчики давления.

ТУ 421292-001-79005006-2011

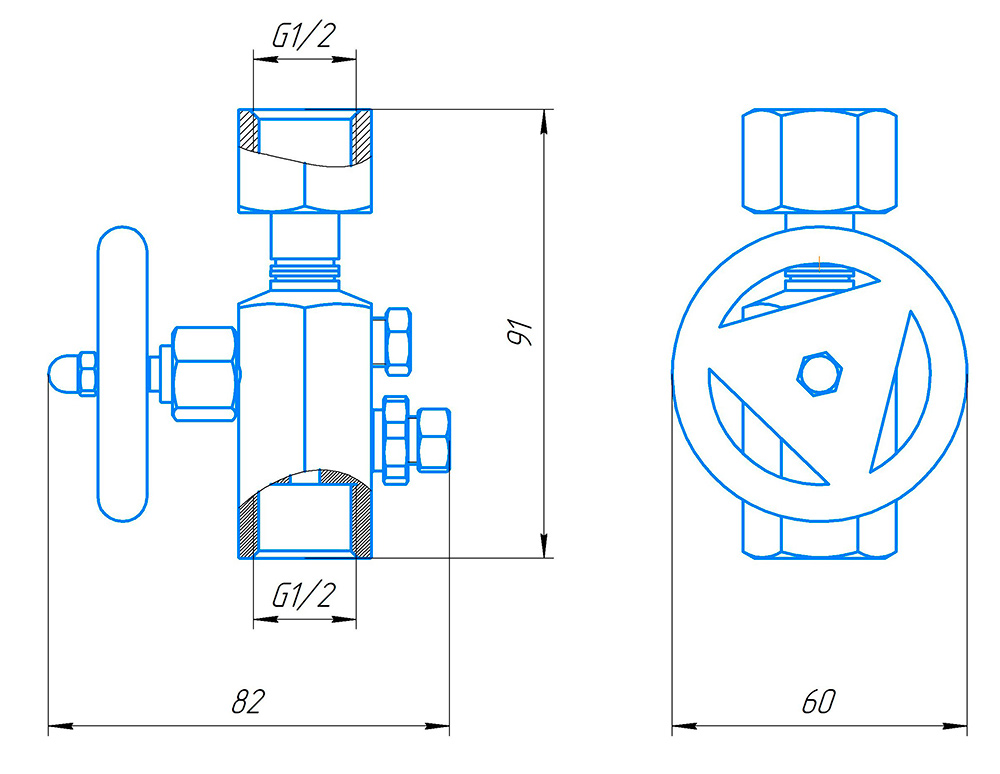

Схема КПМ-3

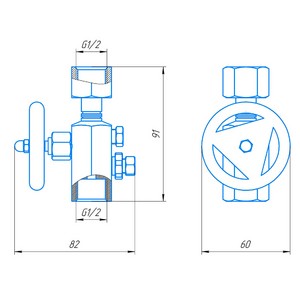

Схема КПМ-2 и КПМ-3

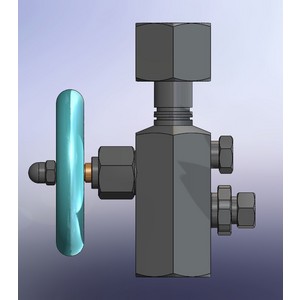

Скачать 3D-модель товара

Назначение:

  1. Упрощает монтаж и демонтаж приборов давления выполняя функцию запорного вентиля, оснащен накидной гайкой.
  2. Защищает чувствительные элементы (механизмы) приборов давления от гидроударов.
  3. Позволяет осуществить продувку магистрали после монтажа исключая попадание механических загрязнений в измерительные каналы прибора давления.
  4. Имеет клапан сброса давления между основным вентилем и прибором давления.
  5. КПМ-3 позволяет проверить (откорректировать) значение "0" прибора давления не производя его демонтаж с магистрали.
  6. Позволяет производить поверку прибора давления не снимая прибор давления с магистрали.
  7. Выполняет функцию демпфира.

Наличие этих функций в КПМ-3 реально экономит не только Ваше время но и деньги!

Конструктивные особенности:

Модуль не выполняет функцию крана - регулятора потока измеряемой среды, он выполняет функцию клапана между измеряемой средой и рабочей камерой измерительного прибора.

КПМ-3 позволяет дренажировать импульсную линию и  подключать контрольное и метрологическое оборудование с помощью накидной гайки.

Все узлы  КПМ-3, соприкасающиеся с рабочей жидкостью, выполнены из высококачественной нержавеющей стали, что обеспечивает длительное и надежное его использование. В конструкции КПМ-3 предусмотрен дренажный (спускной) клапан, необходимый при монтаже приборов давления, а также продувочный клапан. Продувочный клапан обеспечивает удаление механических загрязнений в канале "Вход" при подключении, проведении ремонтных работ в магистрали. Исключает попадание механических загрязнений в измерительные каналы приборов давления.

Корпус КПМ-3 выполнен из монолитного нержавеющего шестигранника сечением 27 мм.

Пример использования 1

Пример использования 1

Пример использования 2

Пример использования 2

Последовательность работ при монтаже прибора давления

  1. Перед началом работ необходимо убедиться, что основной вентиль, продувочный клапан сброса и дренажный клапан находится в закрытом состоянии.
  2. КПМ 3 устанавливается на магистраль давления с помощью резьбового присоединения G1/2 (Вход).
  3. Осуществить продувку, для чего в продувочном клапане необходимо выкрутить втулку на 4 - 5 оборотов для обеспечения максимальной пропускной способности продувочного клапана. После продувки необходимо ввернуть втулку клапана в исходное положение и затянуть ее с усилием достаточным для обеспечения герметичности КМП-3.
  4. Если измеряемая среда жидкость необходимо: отвернуть основной вентиль до появления рабочей жидкости на уровне уплотнительного элемента в выходе модуля.
  5. Установить прибор давления на штуцер выхода под максимально удобным углом и зафиксировать его накидной гайкой «3».
  6. Открыть основной вентиль. Убедиться в герметичности соединений.

Демонтаж прибора давления

  1. Перекрыть основной вентиль.
  2. Отвернуть дренажный клапан для сброса давления подведенного к прибору.
  3. Отвернуть накидную гайку «3».
  4. Снять прибор давления.

Документы

Сертификаты

Видео

Характеристики товара

  КПМ-2 КПМ-3
Рабочее давление 4,0 МПа. 5,0 МПа.
Рабочая среда холодная вода, горячая вода, пар. холодная вода, горячая вода.
Рабочая температура   -50 +130.
Подключение штуцер с внутренней резьбой G 1/2 и накидную гайку с резьбой М 20х1,5(G1/2). штуцер с внутренней резьбой G 1/2 и накидную гайку с резьбой М 20х1,5(G1/2).
Вес 320 грамм. 400 грамм.
Материал нержавеющая сталь 12x18н10. нержавеющая сталь 12х18н10.
Класс герметичности А по ГОСТ 9544-93 по ГОСТ 9544-93.
Гарантия 2 года. 3 года.
Срок службы 15 лет. 15 лет.
Дополнительно опрессован давлением 6.0 МПа.
