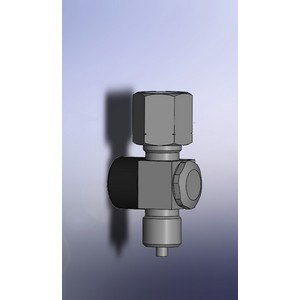

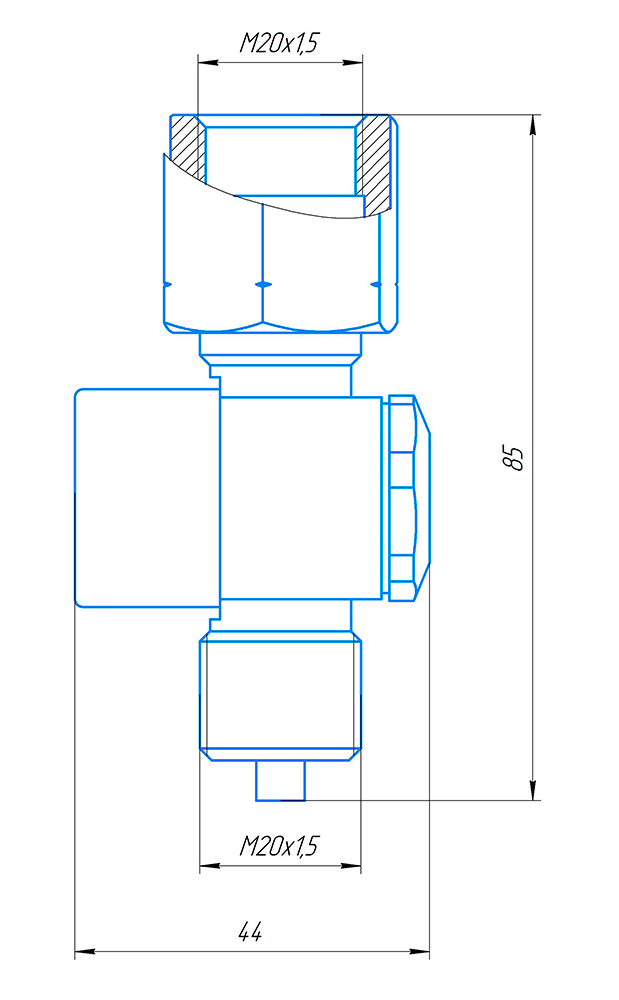

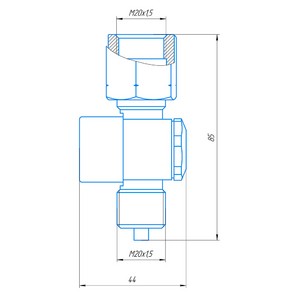

Схема ОК-5
Ограничительные клапаны ОК-0.6 и ОК-5 являются вспомогательнымы устройствами и относятся к типу оборудованию "трубопроводная арматура". Данный тип оборудования предназначен для защиты от механического разрушения избыточным давлением оборудования при превышении установленного порога срабатывания.
ТУ 3742-011-79005006-2020
| Ограничительный клапан |

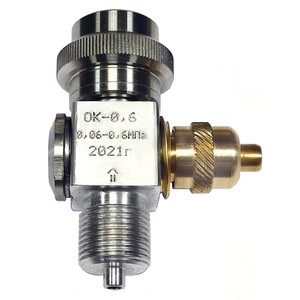

ОК-0,6 (пневматика) |
ОК-5 (пневматика, гидравлика) |
ОК-5С (пневматика, гидравлика) |
|---|---|---|---|
| Максимальное давление Рmax | 1 МПа | 16 МПа | 16 МПа |
| Пределы регулирования на срабатывание | 0.06-0.6 МПа | 0.5-5 МПа | 0.5-5 МПа |
| Материал корпуса | ЛС59; Д16Т: AISI 304 | AISI 304 | Бронза БРАЖ-10 |
| Рабочая среда | Воздух | Масло, вода, воздух | Масло, морская вода, воздух |
| Герметичность затвора клапана по классу А | ГОСТ 9544-2005 | ГОСТ 9544-2005 | ГОСТ 9544-2005 |
| Диапазон температур рабочей среды | от -20 + 50°С | от -20 + 50°С | от -20 + 50°С |
| Длинна не более | 90 мм | 90 мм | 90 мм |
| Вес не более | 225 г | 255 г | 265 г |
| Настройка на срабатывание по умолчанию | 0,25 МПа | 2,5 МПа | 2,5 МПа |
За дополнительной информацией обращайтесь в отдел продаж по тел. +7 (495) 255-22-96, +7(495) 781-88-63.
