Коллектор с радиатором КС-2Т

Отзывы: 0

Узнать цену товара

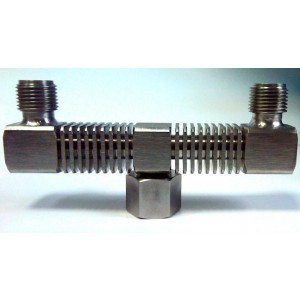

Коллекторное оборудование с радиатором КС-2Т

Коллектор разработан для установки в магистралях тепловых сетей с температурой измеряемой среды до 160 градусов для установки на него приборов измерения давления: датчика и манометра и тд. Коллектор присоединяется к магистрали с помощью накидной гайки на вваренный в магистраль штуцер с резьбовым соединением М20х1,5 (1/2). Накидная гайка значительно упрощает установку на магистраль коллекора обеспечивая надежное соединение с магистралью. Коллектор оснащен двумя радиаторами  для сброса температуры измеряемой среды с 160 до 100 градусов. Дополнительно коллектор может быть оснащен двумя накидными гайками с внутренней резьбой М20х1,5 и встроенными кранами для отсечки магистрали.

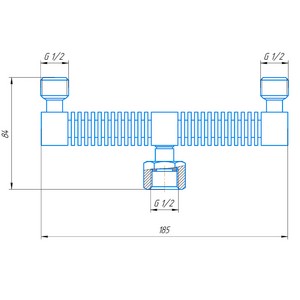

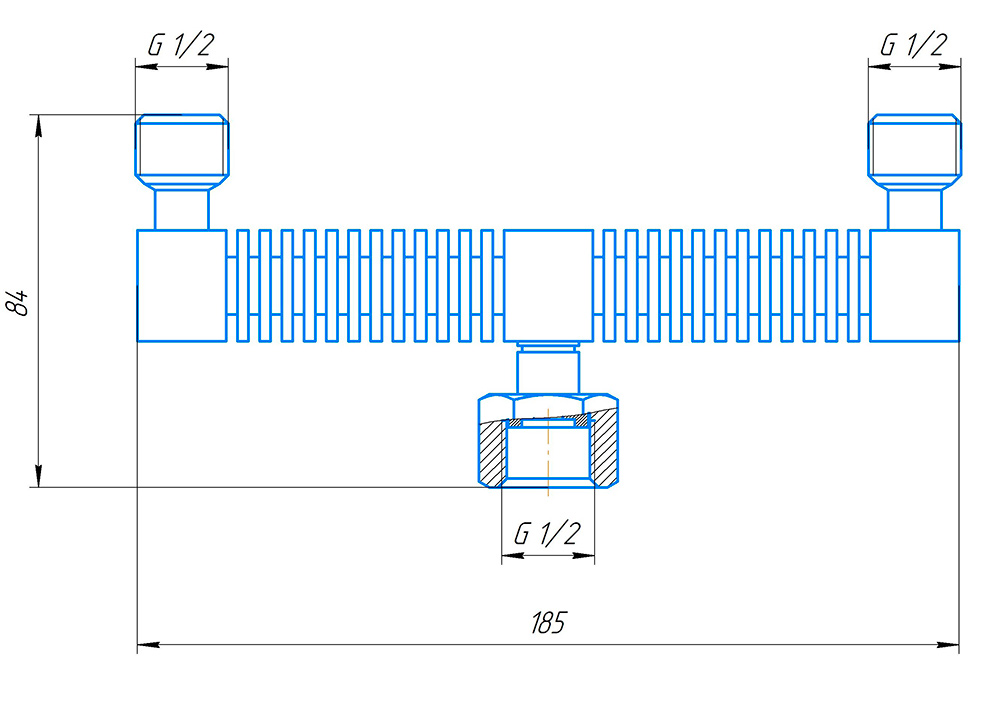

Схема коллектора с радиатором КС-2Т

Схема самоподжимного патрона

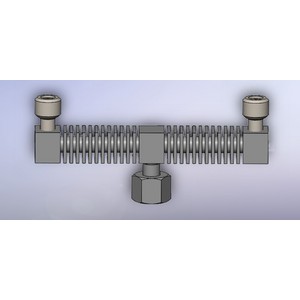

Скачать 3D-модель товара

Назначение:

КС-2Т предназначен:
- для коммутации приборов измерения давления (датчиков давления, манометров и тд) с магистралью;
- для уменьшения температуры измеряемой среды.
- для проверки прибора давления на "0";
- для безопасного и удобного монтажа и демонтажа приборов измерения давления с помощью накидной гайки;
- для исключения воздействия гидроудара;

Конструктивные особенности:

КС-2Т имеет одно присоединение к магистрали сразу для двух приборов для измерения давления при этом имеет радиатор для снижения температуры измеряемой среды. Коллектор выполнен из всококачественной нержавеющей стали. Имеет надежные сварные соединения. Ремонтнопригоден. Кажный штуцер коллектора может иметь обслуживаемый демпфер и накидную гайку.
В конструкции КС-2Т предусмотрен дренажный (спускной) клапан, необходимый при монтаже манометров, датчиков давления и т.д (опция).

Пример подключения двух приборов.

Пример подключения двух приборов.

Документы

Сертификаты

Характеристики товара

КС-2Т опрессован давлением 6.0 МПа (возможно исполнение до 30 МПа).
Рабочее давление 4,0 МПа (25 МПа).
КС-2Т  имеет штуцер для присоединения к магистрали М20х1,5.
Для присоединения к приборам давления резьба G1/2 или накидную гайку с внутренней резьбой М20х1,5.
Вес не более 900 грамм.
Материал нержавеющая сталь 08х18н.
Класс герметичности Б по ГОСТ 9544-93
Гарантия 2 года.
Срок службы 15 лет.
