Пресс гидравлический 2113 М

Оборудование для измерения давления гидравлического типа 2113М

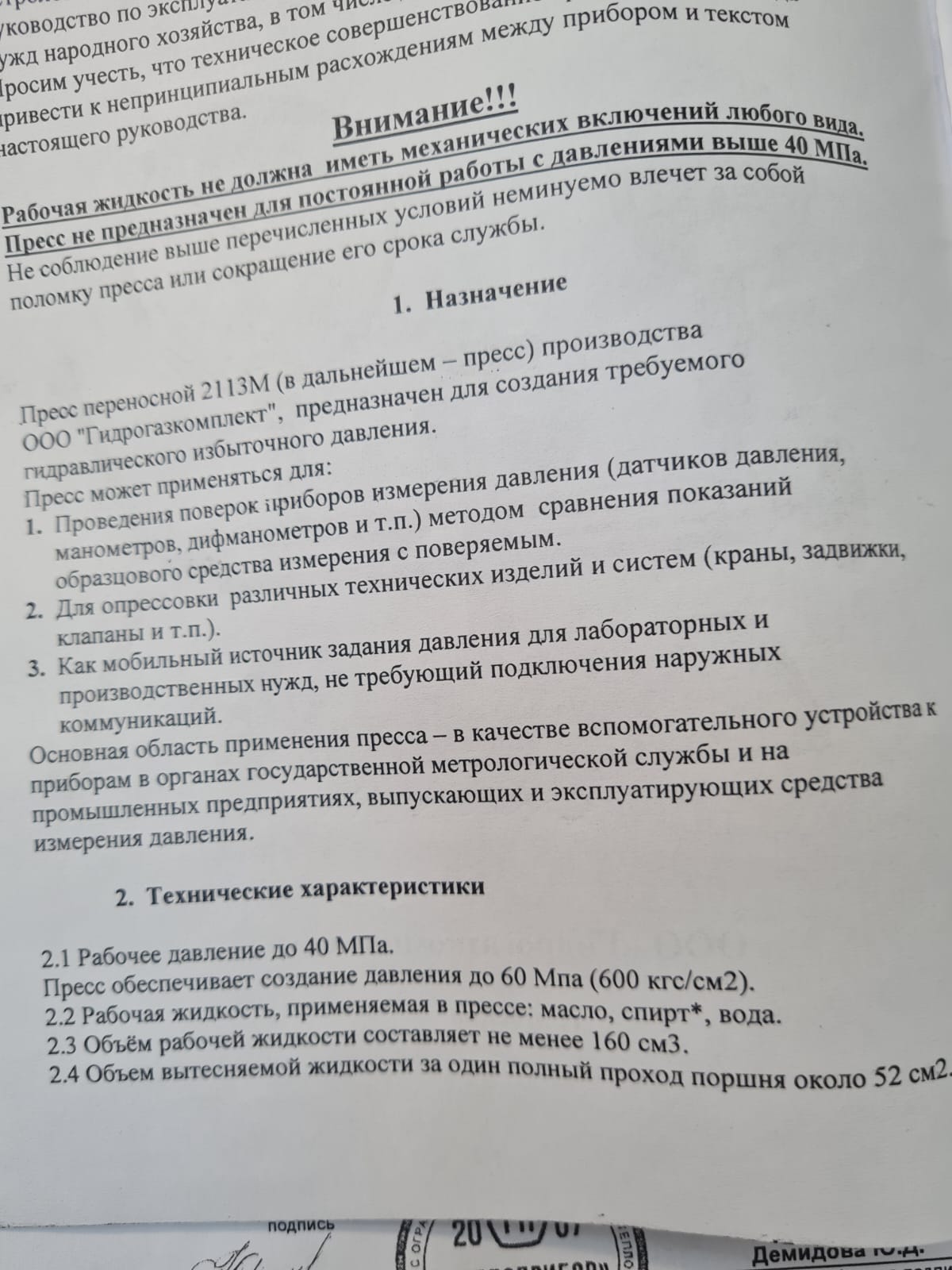

Назначение

Пресс переносной 2113М (манометрический) из нержавеющей стали производства ООО "Гидрогазкомплект", может применяться для проведения поверок приборов измерения давления (датчиков давления, манометров, дифманометров и т.п.) методом сличения показаний образцового средства измерения с поверяемым, для опрессовки герметичности различных технических изделий и систем (краны, задвижки, клапаны и т.п.), а также как мобильный источник задания давления для лабораторных и производственных нужд, не требующий подключения наружных коммуникаций. Напоминаем, что пресс не является средством измерения и обязательной сертификации не подлежит. Для поверки методом сличения, к прессу, рекомендуем приобрести наши образцовые средства измерения манометры МО-05М.

Основная область применения пресса 2113М – в качестве вспомогательного устройства к приборам в органах государственной метрологической службы и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерения давления. Пресс выпускается на подставке и удобен для применения в качестве стационарного пресса, с возможностью его жесткой фиксации к горизонтальной поверхности, через четыре технологические отверстия в подставке. Крепление соединяющее подставку и пресс позволяет развернуть пресс под любым углом в горизонтальной плоскости. Пресс не имеет измерительной части, и обязательной сертификации не подлежит. Предел допустимой основной погрешности определяется классом точности образцового средства измерения (образцового манометра).

Ручка штурвал

Пресс может комплектоваться трех рычажной ручкой (для удобства задания высоких давлений от 150 до 400 кг/см2.), либо штурвалом (для удобства задания давления до 150 кг/см2). При оформлении заказа необходимо указать тип ручки. По желанию можно приобрести трех рычажную ручку и штурвал.

Штурвал

В качестве среды (рабочей жидкости) для передачи давления могут быть применены:

1. Спирт. В этом случае необходимо использовать в рабочей части внутреннего цилиндра и поршня (см. Рисунок 1) смазку ВНИИНП 282, предварительно удалив штатную смазку.
2. Масло.
3. Вода.

Устройство опрессовано на производстве давлением, равным 60 МПа (600 кгс/см2).

Конструктивные особенности:

Предыдущая версия пресса 2113

Основное отличие пресса 2113М от пресса 2113, разработанного в середине прошлого столетия, является:

1. Все детали пресса 2113М , соприкасающиеся с рабочей жидкостью (водой) изготовлены из высококачественной нержавеющей стали (08Х18Н).
2. Рабочее давление увеличено до 40 МПа.
3. Масса пресса составляет всего 10,5 кг.

Подготовка к работе пресса 2113М

Перед началом работы необходимо завернуть маховик (штурвал) 6 по часовой стрелке до упора, открыть вентиль 10 резервуара 9 и вентиль 11, залить рабочую жидкость в резервуар 9. Через некоторое время жидкость появится в отверстии штуцера 7. С помощью накидной гайки 14 ввернуть в штуцер 7 контрольно измерительный прибор, подождать пока рабочая жидкость появится в отверстии штуцера 8. С помощью затяжной гайки 14 ввернуть в штуцер 8 поверяемый прибор. Полностью удалить воздух из внутренней полости пресса, для чего прогнать поршень 4 с рабочей жидкостью до упора, вращая штурвал 6 против часовой стрелки и по часовой стрелки несколько раз (до прекращения появления пузырьков в резервуаре 9). Закрыть вентиль 10 резервуара 9.

Порядок работы

Маховик (штурвал) 6 при открытом вентиле 10 вращать против часовой стрелки до упора (для заполнения рабочей жидкостью внутренней полости пресса). Закрыть вентиль 10, вращением маховика (штурвала) по часовой стрелке создать необходимое давление. Вентиль 11 используется для отсечки штуцера 8 при необходимости длительной выдержки на давление поверяемого прибора, а также используется как вариатор.

Cамоподжимный патрон

Также предлагаем доукомплектовать имеющийся у Вас пресс 2113 самоподжимным патроном.

Самоподжимной патрон изготавливается из высококачественной нержавеющей стали 12Х18Н10Т. Он устанавливается в пресс с помощью затяжной гайки (14). Самоподжимной патрон не требует применения гаечных ключей, поверяемый прибор присоединяется к патрону усилием руки, при этом обеспечивает герметичное соединение до 40МПа. Присоединительное соединение М20х1,5. На фотографии самоподжимной патрон установленный в пресс 2113М. Подробная информация в разделе "Вспомогательное оборудование".
