Манометр цифровой МО-05 к.т. 0,025; 0,05%

ТУ 4212-005-7900506-2012

ДАННАЯ МОДЕЛЬ БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ - смотрите новые модели манометров МО-05М здесь: https://gidrogaz.ru/manometr-czifrovoj-mo-05m

Так же мы предлагаем программу (ПО) предназначеную для автоматизации поверки стрелочных манометров.

Программное обеспечение


ДАННАЯ МОДЕЛЬ БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ - смотрите новые модели манометров МО-05М здесь: https://gidrogaz.ru/manometr-czifrovoj-mo-05m

Оборудование для измерения давления МО-05

Назначение средства измерений

Манометры цифровые образцовые МО-05 производства ООО "Гидрогазкомплект", предназначены для точных измерений с индикацией текущих измеренных значений на цифровом табло, с допускаемой приведенной основной погрешностью измерения давления на каждом поддиапазоне не более ±γ: 0,025% и 0,05%.

Область применения в сфере государственного регулирования обеспечения единства измерений:

Передача размера единиц давления при поверке средств измерения давления.

Свидетельство об утверждении типа средств измерений RU.C.30,004,A №51788 от 08.08.2013 год.

Регистрационный № 54409-13. Приказ № 659 от 28 июня 2013 года.

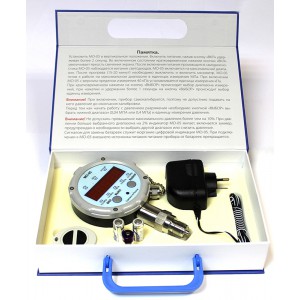

Комплектация

гидравлические пресса

Манометр цифровой МО-05 - 1 шт.

гидравлические прессы

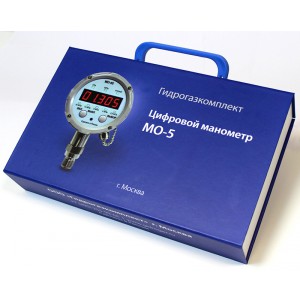

Упаковка - 1 шт.

датчики

Руководство по эксплуатации (паспорт) - 1 шт.

прибор для измерения давления

Защитный колпачок измерительного канала - 1 шт.

манометр для измерения давления

Свидетельство образцового средства измерения - 1 шт.

образцовый манометр

Литиевые батарейки формата АА - 3 шт.

Влагонепроницаемый бокс c клапаном выравнивания атмосферного давления поставляется по запросу.

В качестве источника давления рекомендуем приобрести пресса манометрические нашего производства ПУМ-100М, ПУМ-60М, ПУМ-40М, ПУМ-6М, 2113М.

Варианты

Внимание!

Обращаем ваше внимание, что манометры номиналом 40кПа, 0.25МПа и 2.5МПа допускается использовать только на пневматике.

МО-05 с верхним пределом измерения 2.5МПа рекомендуется использовать совместно с ограничительным клапаном ОК-5.

Выпускаются 8 вариантов манометров МО-05 c пределами допускаемой основной приведенной погрешностью для каждого диапазона: 0,025%; 0,05%.

  1. МО-05 с пределом измерения ±2кПа (только 0,05% к.т.), имеет выделенные диапазоны измерения давления:
    ±400Па; ±600Па; ±1000Па; ±1600Па; ±2000Па;
    ±0.4кПа; ±0.6кПа; ±1кПа; ±1.6кПа; ±2кПа;
    ±3мм рт.ст.; ±4.5мм рт.ст.; ±7.5мм рт.ст.; ±12мм рт.ст.; ±15мм рт.ст.
    Диапазоны ±0.4кПа; ±0.6кПа выпускаются только с классом точности 0.25% или 0.4%
  2. МО-05 с пределом измерения ±6кПа (только 0,05%), имеет выделенные диапазоны измерения давления:
    ±1000Па; ±1600Па; ±2500Па; ±4000Па; ±6000Па;
    ±1кПа; ±1.6кПа; ±2.5кПа; ±4кПа; ±6кПа;
    ±7.5мм рт.ст.; ±12мм рт.ст.; ±19мм рт.ст.; ±30мм рт.ст.; ±45мм рт.ст.
  3. МО-05 с пределом измерения ±40кПа (только 0,05%), имеет выделенные диапазоны измерения давления:
    ±6000Па
    ±6кПа; ±10кПа; ±16кПа; ±25кПа; ±40кПа.
    ±45мм рт.ст.; ±75мм рт.ст.; ±120мм рт.ст.; ±187,5мм рт.ст.; ±300мм рт.ст.
  4. МО-05 с пределом измерения -0,1-0-0,25МПа, имеет выделенные диапазоны измерения давления:
    0-40кПа; 0-60кПа; 0-100кПа; 0-160кПа; 0-250кПа
    0-0,04МПа; 0-0,06МПа; 0-0,1МПа; 0-0,16МПа; 0-0,25МПа
    0-0,4кгс/см2; 0-0,6кгс/см2; 0-1кгс/см2; 0-1,6кгс/см2; 0-2,5кгс/см2
    -0,1-0МПа; -100-0кПа; -1-0кг/см2 Измерение разряжения производится на диапазоне 0,04МПа
  5. МО-05 с пределом измерения 0-2,5МПа имеет выделенные диапазоны измерения давления:
    0-400кПа; 0-600кПа; 0-1000кПа; 0-1600кПа; 0-2500кПа
    0-0,4МПа; 0-0,6МПа; 0-1МПа; 0-1,6МПа; 0-2,5МПа
    0-4кгс/см2; 0-6кгс/см2; 0-10кгс/см2; 0-16кгс/см2; 0-25кгс/см2
  6. МО-05 с пределом измерения 0-16МПа имеет выделенные диапазоны измерения давления:
    0-2500кПа; 0-4000кПа; 0-6000кПа; 0-10000кПа; 0-16000кПа
    0-2,5МПа; 0-4Мпа; 0-6МПа; 0-10МПа; 0-16МПа
    0-25кгс/см2; 0-40кгс/см; 0-60кгс/см2; 0-100кгс/см2; 0-160кгс/см2
  7. МО-05 с пределом измерения 0-60МПа имеет выделенные диапазоны измерения давления:
    0-10000кПа; 0-16000кПа; 0-25000кПа; 0-40000кПа; 0-60000кПа
    0-10МПа; 0-16МПа; 0-25МПа; 0-40МПа; 0-60МПа
    0-100кгс/см2; 0-160кгс/см2; 0-250кгс/см2; 0-400кгс/см2; 0-600кгс/см2
  8. МО-05 с пределом измерения 0-100МПа имеет выделенные диапазоны измерения давления:
    0-25000кПа; 0-40000кПа; 0-60000кПа; 0-70000кПа; 0-99000кПа
    0-25МПа; 0-40МПа; 0-60МПа; 0-70МПа; 0-100МПа
    0-2500кгс/см2; 0-400кгс/см2; 0-600кгс/см2; 0-700кгс/см2; 0-1000кгс/см2

В каждом манометре имеется функция "Перегрузка". В случае превышения верхнего предела избыточного давления на 2%, раздается звуковой сигнал предупреждающий пользователя о необходимости снизить давление.

Характеристики товара

Предел допускаемой приведенной основной погрешности измерения давления на каждом поддиапазоне не более ±γ: 0,025%; 0,05%
Единицы измерения: кПа, МПа. кгс/см2
Избыточное давление: 0-60МПа.
Давление разряжения: -0,1-0МПа.
Вариация показаний не превышает: 0,5γ.
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10°С: ±0,5γ.
По устойчивости к климатическим воздействиям МО-05 имеет исполнение по ГОСТ 15150-69: - для работы при температуре:
От +18°С до +28°С.
По защищенности от проникновения внутрь внешних твердых тел (пыли и воды): IP65.
Количество измеряемых диапазонов в одном манометре МО-05: до 6.
По устойчивости к механическим воздействиям МО-05 соответствует исполнению: VI по ГОСТ 12997-84.
Электрическое питание осуществляется: а) от трех литиевых батареек формата АА напряжение 1,5 вольта.
б) от внешнего источника питания.
Количество измеряемых диапазонов в одном манометре МО-05: до 6.
Время непрерывной работы манометра МО-05 от батареек: не менее 300 часов.

Манометр МО-05 имеет три режима яркости свечения цифровой светодиодной индикации. Данная характеристика указана для низкого уровня свечения. При увеличении яркости свечения цифровой индикации, время непрерывной работы манометра МО-05 уменьшается.
Средняя наработка на отказ: 15000 часов.
Масса: не более 0,8 кг.
Габаритные размеры: 180х108х50мм.
Резьбовое соединение: М20х1,5.
Материал штуцера нержавеющая сталь: AISI 304.
Материал корпуса манометра: сплав алюминия Д16Т.



За дополнительной информацией обращайтесь в отдел продаж по тел. +7 (495) 255-22-96, +7(495) 781-88-63.
