Патрон самоподжимной ПС-100

Отзывы: 0

Узнать цену товара


Оборудование для быстрой сборки-разборки метрологических приборов

Назначение

Патрон самоподжимной ПС-100 служит для быстрого монтажа и демонтажа метрологических приборов (датчиков давления, манометров и тд..) в процессе их поверки на поверочном стенде в метрологических лабораториях, а так же при опрессовке различных устройств и магистралей. Данное устройство изготовлено из высококачественной нержавеющей стали, обеспечивает надежное соединение между прибором и рабочей (измеряемой) средой.

Конструктивные особенности:

Самоподжимной патрон не требует применения гаечных ключей. Поверяемый прибор присоединяется к самоподжимному патрону усилием руки и обеспечивает надёжное соединение до 100 МПа.

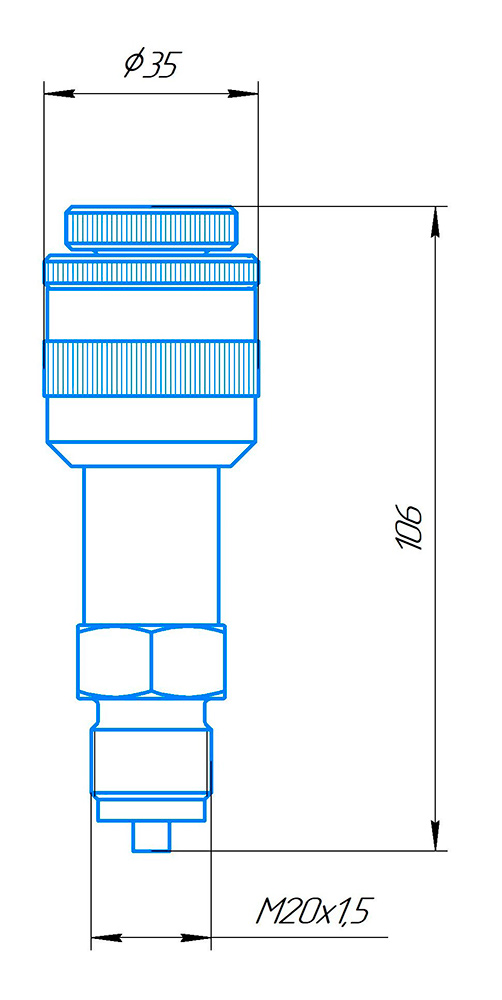

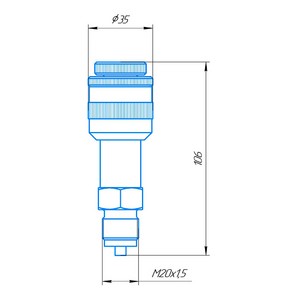

Схема самоподжимного патрона

Схема самоподжимного патрона

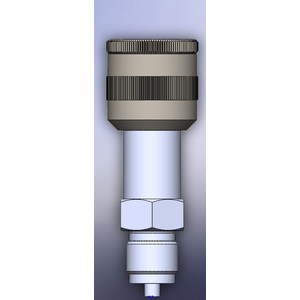

Скачать 3D-модель товара

Пример использования 1

Пример использования 1

Пример использования 2

Пример использования 2

Документы

Сертификаты

Варианты

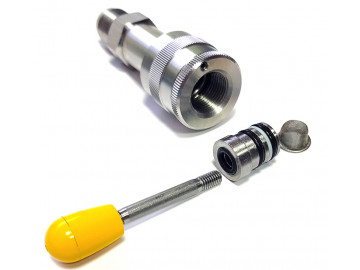

Вариант исполнения самоподжимного патрона с фильтром (Опция).

Вариант исполнения самоподжимного патрона с фильтром (Опция).

Характеристики товара

Резьба штуцера: М1 (М20х1,5).
Внутреннее резьбовое соединение: М1 (М20х1,5).
Материал: 12Х18Н10Т
Длинна: 98 мм.
Ширина 35 мм.
Вес: 400 гр.
Срок службы: 15 лет
Pmax 100МПа
