Манометр цифровой МО-05 к.т. 0,1; 0,15; 0,25; 0,4%

ТУ 4212-005-7900506-2012

ДАННАЯ МОДЕЛЬ БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ - смотрите новые модели манометров МО-05М здесь: https://gidrogaz.ru/manometr-czifrovoj-mo-05m

Так же мы предлагаем программу (ПО) предназначеную для автоматизации поверки стрелочных манометров.

Программное обеспечение

Данное устройство может быть изготовлено в кислородном исполнении.

ДАННАЯ МОДЕЛЬ БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ - смотрите новые модели манометров МО-05М здесь: https://gidrogaz.ru/manometr-czifrovoj-mo-05m

Цифровое оборудование для измерения давления МО-05

Внимание! При заказе манометра цифрового МО-05 необходимо указать необходимость наличия свидетельства о поверке.

Манометры цифровые МО-05 производства ООО "Гидрогазкомплект", предназначены для точных измерений с индикацией текущих измеренных значений на цифровом табло: избыточного давления жидкостей и газов, разряжения газов. Область применения в сфере государственного регулирования обеспечения единства измерений: Передача размера единиц давления при поверке, калибровке и испытаниях средств измерения давления. Свидетельство об утверждении типа средств измерений RU.C.30,004,A №51788 от 08.08.2013 год. Регистрационный № 54409-13. Приказ № 659 от 28 июня 2013 года.

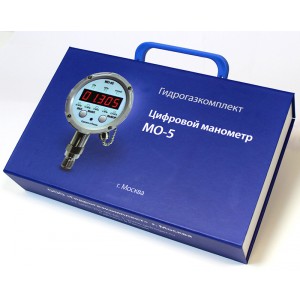

Комплектация

задатчики давления

Манометр цифровой МО-05 - 1 шт.

датчики вакуума

Упаковка - 1 шт.

запорный кран

Руководство по эксплуатации (паспорт) - 1 шт.

кран для манометра

Защитный колпачок измерительного канала - 1 шт.

пресс гидравлический настольный

Свидетельство образцового средства измерения - 1 шт.

датчик давления

Литиевые батарейки формата АА - 3 шт.

Влагонепроницаемый бокс c клапаном выравнивания атмосферного давления поставляется по запросу.

В качестве источника давления рекомендуем приобрести пресса манометрические нашего производства ПУМ-100М, ПУМ-60М, ПУМ-40М, ПУМ-6М, 2113М.

Варианты

Внимание!

Максимальная перегрузка манометров без последствий на метрологические характеристики составляет 15 % от ВПИ кроме манометров с пределом 100 МПа с ПГ от ±0,1 % до ±0,4 %, где максимальная перегрузка 5 % от ВПИ и манометров с пределом 2.5МПа с ПГ от ±0,1 % до ±0,4 %, где максимальная перегрузка 10 % от ВПИ. (Значение перегрузки давления 25% указанное в руководстве по эксплуатации ГКМТ 410200.012-012 ПС пункт 2.4 считать недействительным)

Обращаем ваше внимание, что манометры номиналом 40кПа, 0.25МПа и 2.5МПа рекомендуем использовать только на пневматике.

МО-05 с верхним пределом измерения 2.5МПа рекомендуется использовать совместно с ограничительным клапаном ОК-5.

Выпускаются 8 вариантов манометров МО-05 c пределами допускаемой основной приведенной погрешностью для каждого диапазона: 0,1%; 0,15%; 0,25%; 0,4%.

  1. МО-05 с пределом измерения ±2кПа, имеет выделенные диапазоны измерения давления:
    ±400Па; ±600Па; ±1000Па; ±1600Па; ±2000Па;
    ±0.4кПа; ±0.6кПа; ±1кПа; ±1.6кПа; ±2кПа;
    ±3мм рт.ст.; ±4.5мм рт.ст.; ±7.5мм рт.ст.; ±12мм рт.ст.; ±15мм рт.ст.
    Диапазоны ±0.4кПа; ±0.6кПа выпускаются только с классом точности 0.25% или 0.4%
  2. МО-05 с пределом измерения ±6кПа, имеет выделенные диапазоны измерения давления:
    ±1000Па; ±1600Па; ±2500Па; ±4000Па; ±6000Па;
    ±1кПа; ±1.6кПа; ±2.5кПа; ±4кПа; ±6кПа;
    ±7.5мм рт.ст.; ±12мм рт.ст.; ±19мм рт.ст.; ±30мм рт.ст.; ±45мм рт.ст.
  3. МО-05 с пределом измерения ±40кПа, имеет выделенные диапазоны измерения давления:
    ±6000Па
    ±6кПа; ±10кПа; ±16кПа; ±25кПа; ±40кПа.
    ±45мм рт.ст.; ±75мм рт.ст.; ±120мм рт.ст.; ±187,5мм рт.ст.; ±300мм рт.ст.
  4. МО-05 с пределом измерения от -0,1 до 0,25МПа, имеет выделенные диапазоны измерения давления:
    0-40кПа; 0-60кПа; 0-100кПа; 0-160кПа; 0-250кПа.
    0-0,04МПа; 0-0,06МПа; 0-0,1МПа; 0-0,16МПа; 0-0,25МПа.
    0-0,4кгс/см2; 0-0,6кгс/см2; 0-1кгс/см2; 0-1,6кгс/см2; 0-2,5кгс/см2.
    -0,1-0МПа; -100-0кПа; -1-0кг/см2.
    Измерение разряжения производится на диапазоне 0,04МПа.
  5. МО-05 с пределом измерения от -0,1 до 2,5МПа имеет выделенные диапазоны измерения давления:
    0-400кПа; 0-600кПа; 0-1000кПа; 0-1600кПа; 0-2500кПа.
    0-0,4МПа; 0-0,6МПа; 0-1МПа; 0-1,6МПа; 0-2,5МПа.
    0-4кгс/см2; 0-6кгс/см2; 0-10кгс/см2; 0-16кгс/см2; 0-25кгс/см2.
    -0,1-0МПа; -100-0кПа; -1-0кг/см2 (опция)
    Измерение разряжения производится на диапазоне 0,4МПа, к.т. 0,25% и грубее
  6. МО-05 с пределом измерения 16МПа имеет выделенные диапазоны измерения давления:
    0-2500кПа; 0-4000кПа; 0-6000кПа.
    0-2,5МПа; 0-4Мпа; 0-6МПа; 0-10МПа; 0-16МПа.
    0-25кгс/см2; 0-40кгс/см; 0-60кгс/см2; 0-100кгс/см2; 0-160кгс/см2.
  7. МО-05 с пределом измерения 60МПа имеет выделенные диапазоны измерения давления:
    0-10МПа; 0-16МПа; 0-25МПа; 0-40МПа; 0-60МПа.
    0-100кгс/см2; 0-160кгс/см2; 0-250кгс/см2; 0-400кгс/см2; 0-600кгс/см2.
  8. МО-05 с пределом измерения 100МПа имеет выделенные диапазоны измерения давления:
    0-25МПа; 0-40МПа; 0-60МПа; 0-70МПа; 0-100МПа.
    0-2500кгс/см2; 0-400кгс/см2; 0-600кгс/см2; 0-700кгс/см2; 0-1000кгс/см2.

Любой МО-05 выпускается в кислородном исполнении, кроме манометров с диапазоноами ±40кПа.

Если учесть наличие в каждом манометре нескольких единиц измерений и до шести выделенных диапазонов измерения подсчитано, пять выше перечисленных манометров заменяют 60 образцовых манометров!

Характеристики товара

Предел допускаемой приведенной основной погрешности измерения давления на каждом поддиапазоне не более ±γ: 0,1; 0,15; 0,25; 0,4%
Единицы измерения: мм.рт.ст, Па, кПа, МПа. кгс/см2
Избыточное давление 0-60МПа
Давление разряжения -0,1-0МПа
Вариация показаний не превышает 0,5γ
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10°С ±0,5γ
По устойчивости к климатическим воздействиям МО-05 имеет исполнение по ГОСТ 15150-69 для работы при температуре от +5°С до +50°С. УХЛ3,1* (+5+50)°С
По защищенности от проникновения внутрь внешних твердых тел ( пыли и воды) IP65
Количество измеряемых диапазонов в одном манометре МО-05 до 6
По устойчивости к механическим воздействиям МО-05 соответствует исполнению VI по ГОСТ 12997-84
Электрическое питание осуществляется

а) от трех литиевых батареек формата АА напряжение 1,5 вольта.

б) от внешнего источника питания.
Время непрерывной работы манометра МО-05 от батареек не менее 300 часов. Манометр МО-05 имеет три режима яркости свечения цифровой светодиодной индикации. Данная характеристика указана для низкого уровня свечения. При увеличении яркости свечения цифровой индикации, время непрерывной работы манометра МО-05 уменьшается.
Средняя наработка на отказ 15000 часов
Масса не более 0,8 кг
Габаритные размеры 180х108х50мм
Резьбовое соединение М20х1,5
Материал штуцера нержавеющая сталь AISI 304
Материал корпуса манометра сплав алюминия Д16Т

За дополнительной информацией обращайтесь в отдел продаж по тел. +7 (495) 255-22-96, +7(495) 781-88-63.
